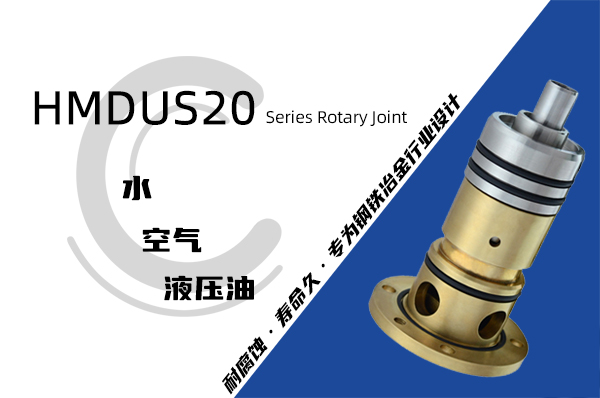

HMDU20系列埋入式旋轉接頭是根據現代鋼鐵冶金扇形鍛、連軋機、連鑄機軋輥特點而設計的，它將接頭形體的絕大部分深入到輯子里面，外面僅露出管道連接彎頭，有利于輥道流與流之間的空間布置。旋轉接頭的密封結構設計，除采用了平衡型密封設計外，還改變了原來軸向串列式為獨特的倒置內藏密封式，這樣，不僅減少了軸向長度，而且使殼體結構成為一體，更利于接頭的拆裝與維護。
*軸向伸縮量：10mm
*偏斜角度：0.1°。
*采用平衡式密封結構，扭矩力小，轉動靈活。
*O型密封圈均采用氟橡膠材質，提高了耐用性和耐腐蝕性。
*材質可選合金銅、不銹鋼等。
*可根據用戶提供圖紙非標訂制生產。
| 介質 冷卻水 最大使用壓力： | 160 PSI | 11 bar | ||
| 介質 空氣 最大使用壓力： | 174 PSI | 12 bar | ||
| 最高使用速度（轉子）： | ||||
| 100 RPM | 100 min-1 | |||
| 最高使用溫度： | 121℃ | ＞121℃ 請咨詢創啟旋轉接頭 | ||

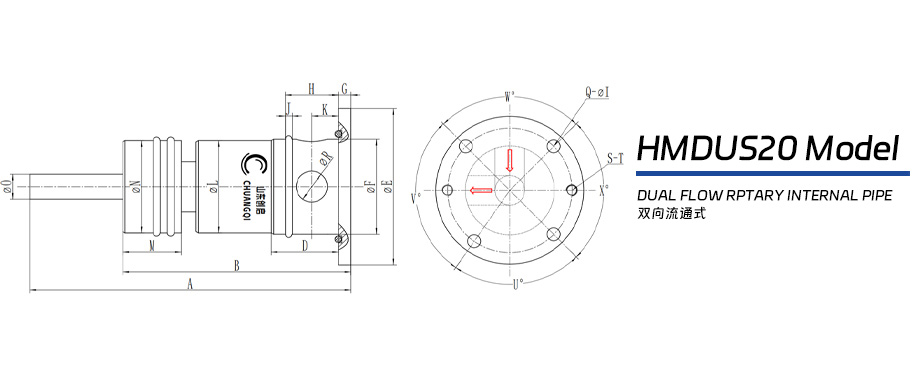

| HMDUS20型連鑄機埋入式旋轉接頭 - 雙向流通式 - 法蘭連接 | ||||||||||||||||||||||||
| Model | A | B | C | D | E | F | G | H | R | J | K | L | M | N | O | P | Q | I | S | T | U | V | W | X |
| HMDUS20-01 | 156.5 | 135.5 | 87 | 40 | 100 | 60e8 | 8 | 34.8 | 20 | 4.8 | 15 | 57 | 37.5 | 59h6 | 19h9 | 84 | 4 | M89 | 2 | M8 | 80 | 100 | 90 | 90 |
| HMDUS20-02 | 195 | 135.5 | 87 | 41 | 100 | 60e8 | 8 | 36 | 20 | 4.8 | 17 | 57 | 37.5 | 59h6 | 19h9 | 84 | 4 | M89 | 2 | M8 | 80 | 100 | 90 | 90 |
| 注：滑套等相關零配件尺寸可根據拉矯機、連軋機、連鑄機、扇形鍛設備實際安裝尺寸訂制。 | ||||||||||||||||||||||||
