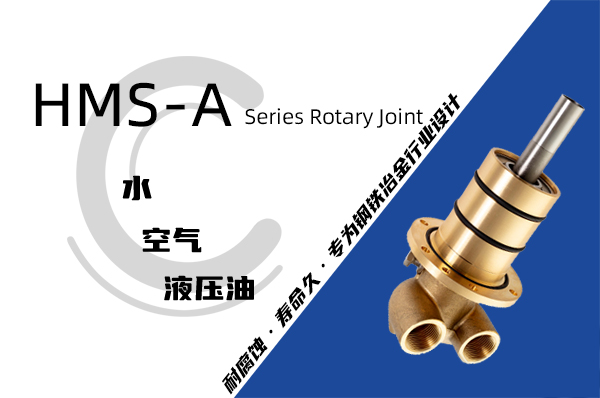

HMS型埋入式旋轉接頭是鋼鐵冶金連鑄機械設備冷卻輥專用接頭，同時也能用于其他行業機械設備外部尺寸受限、安裝空間狹小的情況下。接頭大部分深入到輥?zhàn)觾?nèi)部，只有彎頭露出方便連接金屬軟管、波紋管等管道管路；改變了軸向串列式改為倒置內藏式，可以有效的減小了軸向長度，法蘭與殼體一體化設計；此款埋入式旋轉接頭分為端面密封和外圓密封兩種結構，以及HMD型單向流通式和HMS型雙向流通式。
*平衡式機械密封結構，扭矩力小、轉動靈活、壽命長；
*碳化硅密封環，抗水堿及雜質顆粒；
*無油軸承支撐，運轉平穩；
*銅合金、201、SUS304材質可選；
*可定制耐腐蝕密封組件及材料；
*可根據用戶參數數據及鋼鐵冶金設計院圖紙定制加工；
*可完美替代進口DEUBLIN(杜博林)2400單通路系列。
此系列旋轉接頭可非標異型訂制
| 介質 冷卻液、水 最大使用壓力： | DN | 15~25 | 230 PSI | 18 bar |
| 介質 液壓油、齒輪油 最大使用壓力： | 15~25 | 750 PSI | 50 bar | |
| 介質 壓縮空氣、蒸汽 最大使用壓力： | 15~25 | 290 PSI | 20 bar | |
| 最高使用速度（轉子）： | ||||
| DN | 15~25 | 200 RPM | 200 min-1 | |
| 最高使用溫度： | 120℃ | ＞120℃ 請咨詢創啟旋轉接頭 | ||

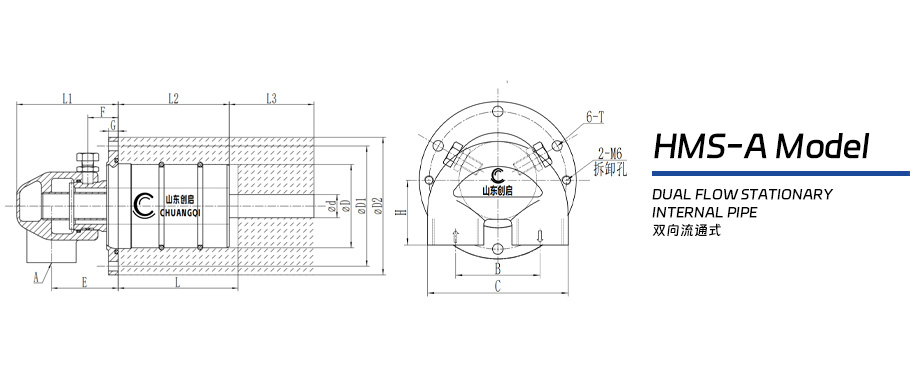

| HMS-A型連鑄機埋入式旋轉接頭 - 雙向流通式 - 法蘭連接 | |||||||||||||||||
| DN | Model | A | B | C | d | 安裝孔D(H8) | 安裝孔L | D1 | D2 | L1 | L2 | L3 | E | F | G | H | T |
| 15 | HMS-A 15 | Rc1/2 | 51 | 85 | 14 | 46 | 62 | 72 | 88 | 73 | 60 | 49 | 49 | 23 | 6 | 39 | M6 |
| 20A | HMS-A 20A | Rc3/4 | 51 | 85 | 14 | 46 | 62 | 72 | 88 | 73 | 60 | 49 | 49 | 23 | 6 | 39 | M6 |
| 20B | HMS-A 20B | Rc3/4 | 51 | 85 | 19 | 59 | 82 | 83 | 95 | 73 | 76 | 49 | 49 | 23 | 6 | 39 | M6 |
| 25 | HMS-A 25 | Rc1 | 65 | 106 | 28 | 71 | 94 | 98 | 112 | 99 | 85 | 48 | 68 | 26 | 6 | 52 | M6 |
| 注：安裝孔尺寸可根據拉矯機、連軋機、連鑄機、扇形鍛設備實際連接尺寸訂制！ | |||||||||||||||||
詳情請電話咨詢 :13280260550
