*獨特的多簧式密封和球體密封組合結構，密封性能更可靠。
*選用進口德氏封密封件最高耐溫400℃。
*可選日本進口631、750高溫不銹鋼彈簧。
*球形密封環支撐，抗振耐熱沖性能好。
*可沿軸線360°旋轉。
*最大折曲角度30°±1（擺動角度±15°）。
*具有自潤滑性，終生免加注潤滑油脂。
*基體和軸可選碳鋼、SUS304、SUS316L不銹鋼等材質。
*抗腐蝕的耐酸堿密封組件應用，可延長使用壽命。
*JB/T 82-2015、GB/T9119-2000、JIS日標、美標ASTM、德標DIN等法蘭標準可選。
*非標產品可根據客戶提供的技術參數和工況環境設計生產非標旋轉接頭。
| 介質 壓縮空氣、真空 最大使用壓力： | QZJ | 50~350 | 360 PSI | 25 bar |
| 介質 過熱水、冷卻水 最大使用壓力： | 50~350 | 360 PSI | 25 bar | |
| 介質 液壓油、齒輪油 最大使用壓力： | 50~350 | 725 PSI | 50 bar | |
| 介質 導熱油、導熱硅、熔鹽 最大使用壓力： | 50~350 | 725 PSI | 50 bar | |
| 介質 海水、鹽水、化學制劑 最大使用壓力： | 50~350 | 290 PSI | 20 bar | |
| 最大真空度： | 50~350 | 2 Hg | 7 kPa | |
| 最高使用速度（轉子）： | ||||
| QZJ | 50A | 100 RPM | 100 min-1 | |
| 100A | 50 RPM | 50 min-1 | ||
| 300A | 30 RPM | 30 min-1 | ||
| 最高使用溫度： | 360℃ | ＞360℃ 請咨詢創啟旋轉接頭 | ||

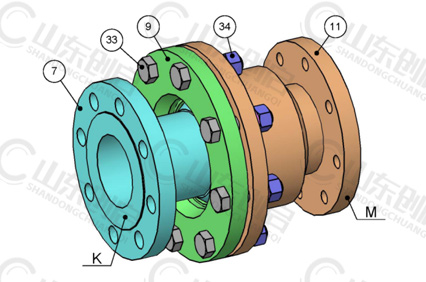

零件名稱：7.外管（K）（又名轉軸），9.底蓋，11.殼體，33.螺栓，34.螺母。
K—外管連接代號，M—管路入口代號。

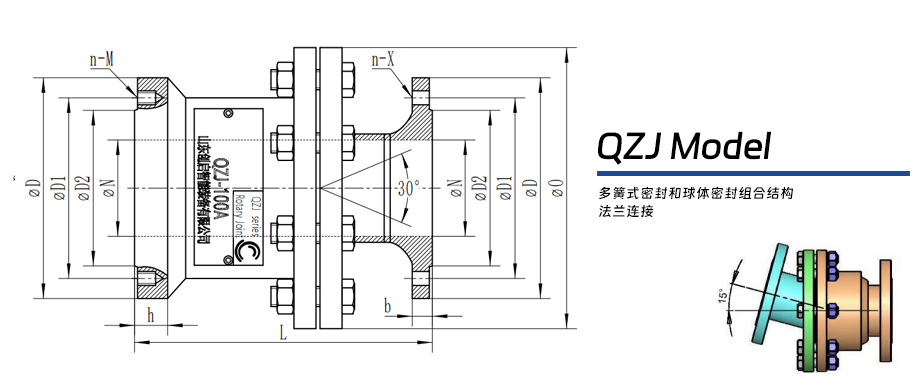

| QZJ型球體轉動式旋轉接頭 - 球體密封 - 法蘭連接 | |||||||||||
| DN | Model | L | O | D | D1 | D2 | b | n-X | h | n-M | N |
| 80 | QZJ-80A | 265 | Φ270 | Φ200 | Φ160 | Φ135 | 20 | 8-M16 | 24 | 8-M16 | Φ78 |
| 100 | QZJ-100A | 300 | Φ280 | Φ220 | Φ180 | Φ155 | 20 | 8-M16 | 30 | 8-M16 | Φ96 |
| 125 | QZJ-125A | 369 | Φ335 | Φ250 | Φ210 | Φ185 | 22 | 8-M16 | 32 | 8-M16 | Φ121 |
| 150 | QZJ-150A | 369 | Φ380 | Φ285 | Φ240 | Φ210 | 22 | 8-M20 | 32 | 8-M20 | Φ146 |
