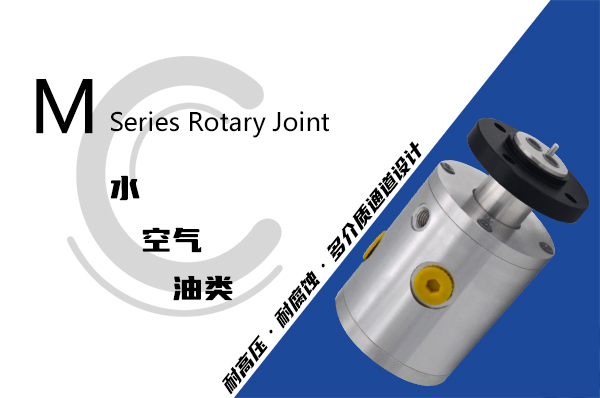

M系列液壓旋轉接頭是一種專門具有多個通道，可連續提供多種介質給低速高壓旋轉設備的一種旋轉接頭，服務于加工中心旋轉工作臺、旋轉平臺、卷取機、轉爐、大包回轉工作臺、液壓機械及多通路高壓控制器等設備。

產品特點:

兩只寬大精密軸承支撐,運轉平穩,軸承終生無需維護;進口專用密封件.保證長壽命運轉;

不銹鋼軸芯經特殊處理保證了足夠耐磨性;

殼體可由鋁合金、不銹鋼或黃銅制作;

獨特的排泄孔回流設計.防止泄漏至外部影響環境;可根據客戶工況訂制專用產品;

此系列旋轉接頭可非標異型訂制

技術參數

PATMETERS

介質 水最大使用壓力：	TYPE	M01~M04	36 PSI	2.5 bar
介質 空氣最大使用壓力：		M01~M04	15 PSI	1.0 bar
介質 液壓油最大使用壓力：		M01~M04	26 PSI	1.8 bar

最高使用速度（轉子）：
	TYPE	M01~M04	300 RPM	300 min-1
最高使用溫度：	100℃		＞100℃ 請咨詢創啟旋轉接頭

內部結構

INTERNAL STRUCTURE

M型液壓旋轉接頭零件名稱：

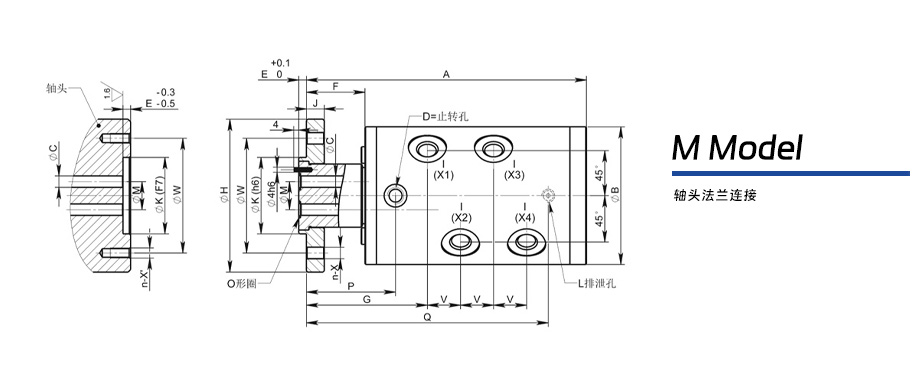

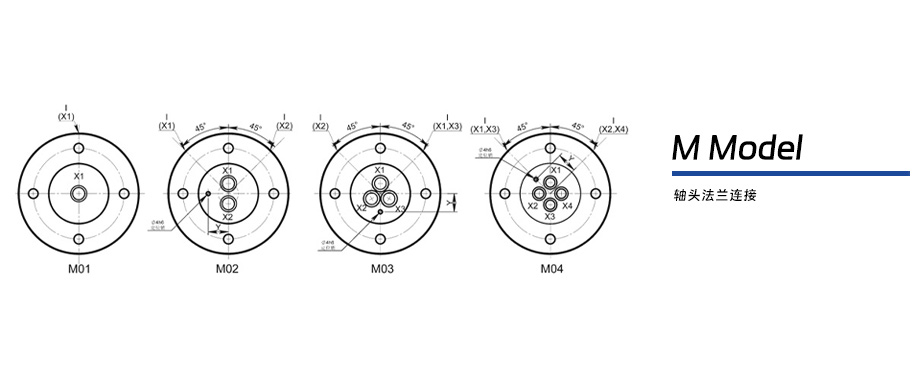

M型系列多通路旋液壓轉接頭規格尺寸
TYPE	訂貨號 Order-No.	10MPa MAX Speed （r/min）	I	k	A	B	C	M	D	P	E	F	G	V	J	W	H	Y	L	Q	n-X	N-X’
M01	M01015	190	1xG1/2”	40	126	78	13		2-M8	58	5	40	83.5		10	60	80		Rc1/8	95	4-Φ9	4-M8
	M01020	160	1xG3/4”	45	133	83	16		2-M8	59			88		12	65	85			102
	M01025	150	1xG1”	45	143	90	22		2-M12	64			95		12	65	85			110
	M01032	110	1xG1-1/4”	55	162	108	30		2-M12	65	6	46	105		14	80	110			126
M02	M02008	160	2xG1/4”	45	143	83	6	14	2-M8	58	5	39	82	21.2	12	65	85	12		113	4-Φ9	4-M8
	M02010	150	2xG3/8”	45	153	90	9	15	2-M12	65	5	41	88.5	23	12	65	82	12		125
	M02015	110	2xG1/2”	55	176	108	12	20	2-M12	70	6	46	96.5	30	14	80	110	12		144
	M02020	95	2xG3/4”	70	226	155	16	30	2-M12	100	5	54	125	36	16	100	125	25		180	4-Φ14	4-M12
M03	M03008	160	3xG1/4”	45	164	83	6	14	2-M8	58	5	39	82	21	12	65	85	12		140	4-Φ9	4-M8
	M03010	150	3xG3/8”	45	175	90	9	16	2-M12	65	5	41	89	23	12	65	85	12		150
	M03015	110	3xG1/2”	60	206	108	12	20	2-M12	70	6	46	96.5	30	14	90	120	18		170
M04	M04006	150	4xG1/8”	45	176	90	6	18	2-M12	64	5	40	84	18	12	65	85	15		145	4-Φ9	4-M8
	M04008	150	4xG1/4”	45	176	90	6	18	2-M12	64	5	40	84	18	12	65	85	15		145
	M04010	110	4xG3/8”	60	220	108	9	22	2-M12	70	6	46	95	26	14	90	120	20		190
	M04015	92	4xG1/2”	75	244	115	12	29	2-M12	74	6	47	103	30	16	110	120	25		210
本公司對旋轉接頭產品規格、設計特性均不斷改進，上述規格尺寸等參數如有變更，恕不另行通知！

詳情請電話咨詢 :13280260550
