一、引言

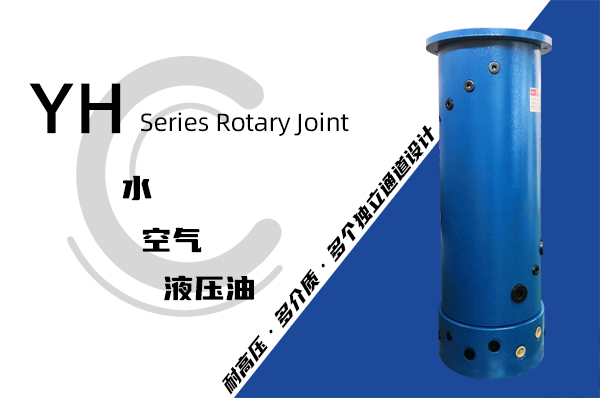

二、多通路旋轉接頭的結構設計

1. 外殼與內芯組件

• 外殼采用高強度合金鋼材質，經過精密加工和熱處理工藝，確保其具有足夠的強度和耐磨性，以承受 500 - 600 公斤的高壓。其外形設計為圓柱形，表面經過特殊處理，具有良好的防腐性能，可適應油田惡劣的工作環境。

• 內芯組件是旋轉接頭的核心部分，由多個通路的軸芯組成。軸芯采用優質不銹鋼材料，具有良好的耐腐蝕性和機械性能。軸芯上的通路經過精確設計和加工，以保證不同介質（如液壓油、氣體等）能夠在旋轉過程中穩定傳輸，且各通路之間相互獨立，避免介質泄漏和相互干擾。

2. 密封系統

• 為了適應高壓環境并防止介質泄漏，旋轉接頭采用了先進的密封技術。在軸芯與外殼之間的密封處，采用了組合密封結構，包括高性能的密封圈和密封墊。密封圈采用特殊橡膠材料制成，具有良好的耐高壓、耐高溫和耐磨損性能，能夠在 500 - 600 公斤壓力下有效密封介質。密封墊則起到輔助密封和緩沖的作用，進一步提高密封的可靠性。

• 密封系統還設計有密封腔，可填充密封油脂，以保持密封件的潤滑和密封性能，延長密封件的使用壽命。同時，密封腔具有良好的壓力補償功能，能夠在不同工況下自動調節密封壓力，確保密封效果始終穩定。

3. 軸承組件

• 軸承組件選用高精度的滾動軸承，能夠承受軸向和徑向載荷，保證旋轉接頭在轉速不超過 100 的情況下平穩運行。軸承的選型和安裝經過精心設計，考慮了旋轉接頭的轉速、載荷和工作溫度等因素，以確保其具有足夠的壽命和可靠性。

• 為了減少軸承的磨損和發熱，在軸承組件中還設計有潤滑系統。潤滑系統采用油脂潤滑方式，定期注入適量的潤滑油脂，可有效降低軸承的摩擦系數，提高旋轉接頭的運行效率。




•

三、工作原理

四、性能特點

1. 高壓適應性

• 能夠承受 500 - 600 公斤的高壓，得益于其堅固的外殼結構、先進的密封系統和可靠的連接方式。在高壓環境下，旋轉接頭依然能夠穩定運行，保證介質的正常傳輸，不會出現泄漏等安全隱患，為連續油管車的高壓作業提供了有力保障。

2. 低速穩定性

• 轉速不超過 100 的設計要求，使得旋轉接頭在低速運行時具有出色的穩定性。通過優化軸承組件和平衡設計，減少了旋轉過程中的振動和噪聲，確保了連續油管車滾筒在啟動、停止和低速運行階段的平穩性，有利于提高連續油管作業的精度和安全性。

3. 多通路功能

• 具備多個獨立的通路，可以同時傳輸不同的介質，如液壓油用于驅動滾筒的剎車和張緊系統，氣體用于吹掃和冷卻等。多通路的設計提高了旋轉接頭的集成度和功能性，減少了設備的連接部件和復雜度，便于安裝和維護。

4. 外掛導電滑環兼容性

• 可外掛導電滑環的特點，使其能夠滿足連續油管車滾筒上電氣設備的電力傳輸需求。導電滑環的加入擴展了旋轉接頭的應用范圍，實現了動力傳輸與電力傳輸?shù)挠袡C結合，為連續油管車的自動化和智能化控制提供了可能。

五、在連續油管作業中的應用

1. 液壓系統連接

• 在連續油管車的液壓系統中，多通路旋轉接頭將固定的液壓泵站與旋轉的滾筒連接起來。液壓油通過旋轉接頭的特定通路進入滾筒內部的液壓馬達等設備，驅動滾筒的旋轉、收放連續油管等動作。其高壓適應性和多通路功能確保了液壓系統的高效運行，能夠精確控制連續油管的下放速度和張力。

2. 氣路系統連接

• 對于氣路系統，如用于吹掃連續油管表面雜質和冷卻設備的氣體，旋轉接頭也起到了關鍵的連接作用。氣體從外部氣源通過旋轉接頭傳輸?shù)綕L筒內部的氣路管道，在連續油管作業過程中保持氣路的暢通，防止雜質堆積影響連續油管的正常工作，并為設備提供必要的冷卻。

3. 電氣設備供電

• 外掛導電滑環為滾筒上的電氣設備，如傳感器、控制器等提供電力支持。在連續油管車的自動化作業中，這些電氣設備需要穩定的電力供應來監測和控制作業過程。導電滑環的穩定電氣連接保證了數據采集和控制指令的準確傳輸，提高了連續油管作業的智能化水平。

六、維護與保養

1. 定期檢查密封件

• 由于密封件是保證旋轉接頭性能的關鍵部件，應定期檢查其磨損情況。如發現密封件有老化、變形或損壞跡象，應及時更換。同時，要檢查密封腔中的密封油脂量，不足時應及時補充，以保持良好的密封和潤滑性能。

2. 軸承維護

• 定期檢查軸承的運轉情況，包括溫度、振動和噪聲等。如果發現軸承溫度過高或振動異常，可能是潤滑不足或軸承損壞，需要及時添加潤滑油脂或更換軸承。在更換軸承時，要注意軸承的安裝精度和預緊力的調整，以確保旋轉接頭的正常運行。

3. 導電滑環保養

• 對于外掛導電滑環，要定期清潔其表面的油污和灰塵，防止導電環之間的短路。同時，檢查導電滑環的電刷磨損情況，及時更換磨損嚴重的電刷，以保證電氣連接的可靠性。

七、結論
