一、技術參數
1.1 流通介質
- 航空煤油:適用于燃料傳輸系統
- 航空冷卻液:用于發動機和電子設備的冷卻
- 液壓油:用于飛行控制系統的液壓傳動
- 齒輪油:用于齒輪箱的潤滑
1.2 性能參數
- 最大工作壓力:35 MPa
- 最高轉速:10 rpm
- 工作溫度范圍:-30°C至+120°C
- 連接方式:NPT、SAE、DIN等標準接口
1.3 通道數量
- 標準型號:2-22個通道
- 定制型號:可根據客戶需求增加至26個通道
二、密封結構

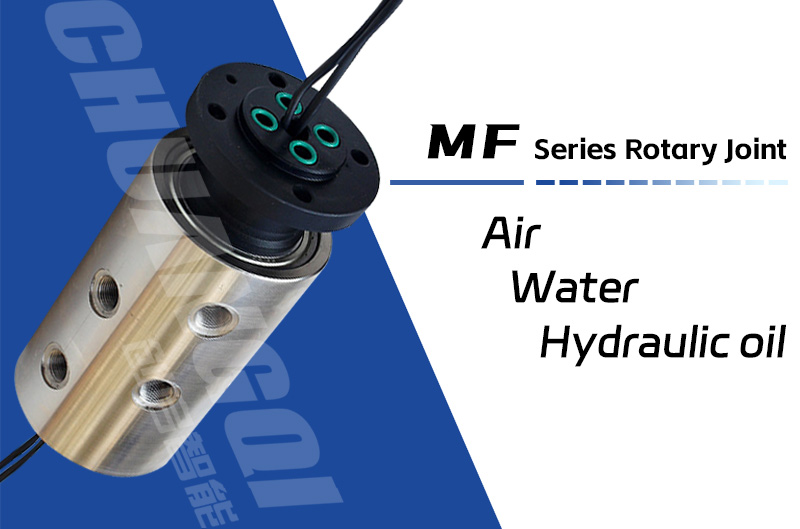

2.1 多個獨立通道
航空航天專用多通路旋轉接頭內部設計有多個獨立的流體通道,每個通道都配備了高性能的密封件,確保各通道之間的流體互不干擾。這種設計不僅提高了流體傳輸的穩定性,還延長了接頭的使用壽命。
2.2 雙密封結構
- 主密封:采用唇形密封和O型圈組合,形成第一道防線,有效防止流體泄漏。
- 輔助密封:在主密封的基礎上,增加了額外的密封環,進一步提高密封效果,確保在高速旋轉下密封性不受影響。
2.3 燃料介質獨立泄漏孔
為了確保燃料系統的安全性,航空航天用多通路旋轉接頭設計有獨立的燃料介質泄漏孔。一旦發生泄漏,燃料會通過這個專門的孔道排出,避免與其他流體混合,減少安全隱患。
2.4 進口密封組件
密封組件選用國際知名品牌,具有高耐壓、耐溫、耐腐蝕和長壽命的特點,確保在極端條件下依然保持良好的密封性能。
三、材料選擇
3.1 殼體材料
- 42CrMo:高強度、高韌性,適用于航空航天領域的嚴苛環境。
3.2 軸承
- 進口高精高速軸承:選用世界知名品牌,具有高精度、長壽命和低摩擦的特點,確保旋轉接頭在高速運轉下的平穩性和可靠性。
四、附加功能
4.1 可外掛導電滑環
多通路旋轉接頭可以外掛導電滑環,實現電力和信號的傳輸。導電滑環的設計使得接頭在旋轉過程中能夠穩定地傳輸電力和數據信號,適用于需要實時監控和控制的場合。
4.2 中心獨立通道可以穿線纜、信號線
中心獨立通道設計允許穿過線纜和信號線,方便安裝和維護。這一特點使得多通路旋轉接頭在復雜系統中更加靈活多用,能夠滿足多種應用場景的需求。
五、應用案例
5.1 商業航空
在某大型商用飛機的燃油傳輸系統中,多通路旋轉接頭用于連接機翼油箱和發動機。該接頭負責傳輸航空煤油,確保在飛行過程中燃料的穩定供應。經過嚴格的測試,該旋轉接頭表現出優異的密封性能和可靠性,顯著提高了飛機的安全性和經濟性。
5.2 軍用航空
在某軍用無人機的動力系統中,多通路旋轉接頭用于連接發動機和控制系統。該接頭負責傳輸液壓油和齒輪油,同時通過中心獨立通道傳輸控制信號。在高海拔、低溫和高振動環境下,該旋轉接頭依然保持穩定的性能,確保了無人機的正常運行。
六、總結
多通路旋轉接頭憑借其先進的技術參數、可靠的密封結構和優質的材料選擇,在航空航天領域發揮了重要作用。無論是商業航空還是軍用航空,多通路旋轉接頭都能提供穩定、高效的流體和信號傳輸解決方案。未來,隨著技術的不斷進步,多通路旋轉接頭將在航空航天領域發揮更大的作用,為飛行器的安全和性能提供堅實的保障。
